Toute la technologie de la marque MARECHAL®, experte en solutions de connexion électrique, est adaptée à la connectique forte puissance pour diverses industries. Pourquoi ? La connexion par contacts en bout est le secret de produits fiables et sécuritaires. Dans cet article nous vous présentons les informations essentielles sur ce sujet :
- Qu’est-ce qu’une prise électrique de forte puissance ?
- Les normes de la réglementation européenne pour une meilleure sécurité
- La force de MARECHAL® : la technologie de contacts en bout
1) Qu’est-ce qu’une prise électrique de forte puissance ?
C’est un connecteur dont le courant nominal peut dépasser 125 A pour assurer la connexion de machines lourdes et groupes électrogènes.

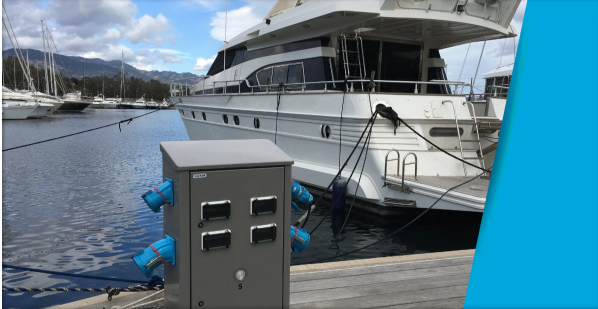

Elles sont étanches et adaptées pour la connexion de gros équipements et de groupes électrogènes dans plusieurs secteurs : alimentation de tunneliers, d’engins portuaires ou de bateaux, équipements urbains, services publics, connecteurs électriques pour grues, etc.
Ce type de prise se distingue par sa :
Robustesse : résistantes à des environnements exigeants (humidité, chaleur, poussière).
Sécurité : équipées de systèmes empêchant les connexions ou déconnexions accidentelles sous charge.
Conformité aux normes : respectueuses de réglementations strictes, notamment les européennes
2) Les normes de la réglementation européenne pour une meilleure sécurité
Beyond Connexions, telle est la devise de MARECHAL ELECTRIC.
La directive européenne basse tension, réglementation qui fixe les objectifs en ce qui concerne la santé et la sécurité des personnes et des biens, impose que nos appareils respectent certaines normes. Cela permet d’assurer à nos clients que le produit est sûr.
Pour les applications terrain qui exigent plus de 125 A, MARECHAL ELECTRIC a développé plusieurs solutions innovantes pour aller au-delà des minima sécuritaires et de performance requis.
Quatre normes électriques industrielles entourent les systèmes de prises de courant :
| Norme | Produits concernés | Sujet |
| IEC/EN 60309-1 | Prises de courant pour usages industriels jusqu’à 800 A | Règles générales minimales de performance et de sécurité |
| IEC/EN 60309-2 | Prises de courant pour usages industriels jusqu’à 125 A | Règles d’interchangeabilité dimensionnelle pour les appareils à broches et alvéoles |
| IEC/EN 60309-4 | Prises de courant pour usages industriels jusqu’à 125 A | Règles générales minimales de performance et de sécurité |
| IEC/EN 60947-3 | Interrupteurs industriels | Règles générales minimales de performance et de sécurité |
Que définit la norme IEC/EN 603309-1
Elle impose des règles de performances, électriques et mécaniques, et de sécurité. Elle s’applique à tout constructeur de prises de courant pour usages industriels, ce jusqu’à 800 A.Elle propose un niveau d’exigence minimum pour les environnements industriels sans obligation de moyen.
Ce niveau d’exigence ne constitue en aucun cas une garantie de résultat. En d’autres termes, si un produit convient pour une application industrielle quelconque, il doit répondre à la norme IEC/EN 60309-1, sans que cette conformité soit une assurance de validité pour l’ensemble des applications.
Les environnements applicatifs des produits concernés par cette norme doivent être étudiés au préalable et les produits doivent être choisis avec minutie afin de s’assurer qu’ils fonctionneront normalement.
La position de MARECHAL ELECTRIC est de concevoir des connecteurs électriques industriels qui vont au-delà des normes pour tenir les exigences des acteurs de l’industrie dont les besoins sont plus importants.
Par exemple, la norme IEC/EN 60309-1 dicte la nécessité de limiter les échauffements ou de rendre impossible l’accès aux parties actives IP2X (impossibilité de mettre le doigt dans la prise).
Nos produits sont tous IP4X (impossibilité d’accéder aux parties actives même à l’aide d’un tournevis). En outre, elle impose un minimum d’IP23 (étanchéité à la poussière et l’eau) : nos produits sont à minima IP44 et pour la plupart IP66/IP67.
Au-delà de 800 A, les dimensions des conducteurs sont telles que l’utilisation d’une prise électrique de forte puissance devient difficile voire impossible, notamment du fait de la masse du câble.
L’utilisation de câbles mono-conducteurs et de connecteurs unipolaires peut alors constituer une réponse au besoin de flexibilité pour des intensités dépassant 800 A.
| Câble* | Ampérage |
| 4G70 (4 kg/m) | 246 A |
| 4G150 (8 kg/m) | 395 A |
| 4G240 (13,5 kg/m) | 538 A |
| 1×300 (3,5 kg/m) | 693 A |
Norme IEC/EN 603309-2 : les contraintes
Elle impose des règles de construction à tout fabricant de prises de courant pour les raccordements industriels souhaitant permettre une compatibilité avec d’autres fabricants respectant les règles de cette norme, ce jusqu’à 125 A.
Cette norme implique que la partie mâle (respectivement femelle) d’un fabricant A pourra être insérée dans la partie femelle (respectivement mâle) d’un fabricant B en assurant le passage du courant.
Elle impose un minimum en ce qui concerne les performances :
- Électriques : échauffement des contacts
- Mécaniques : nombre de cycles de connexion/déconnexion,
- Environnementales : protection des parties actives.
Elle définit ainsi des contraintes dimensionnelles, impose une technologie (broches et alvéoles) ainsi que des matériaux (laiton) et des plaquages (zinc).
A partir de 125 A, les contraintes supplémentaires nécessaires à l’inter compatibilité ne permettent plus d’assurer des performances suffisantes.
Par exemple, d’autres types de contacts comme les contacts en argent nickel se prêtent mieux à des courants plus importants que la technologie à broches et alvéoles dont la performance électrique n’est pas optimale.
L’imposition des moyens dans l’IEC/EN 60309-2 engendre aussi d’autres difficultés : la faible performance électrique des contacts oxydés, les difficultés de manœuvres engendrées par les jeux importants nécessaires à l’inter compatibilité ou encore la difficulté à assurer les fonctions annexes comme l’étanchéité.
Les solutions mécaniques trouvées pour remédier aux limites de la norme IEC/EN 60309-2 imposent parfois d’autres contraintes.
Norme ICC/EN 603309-4
Elle a le même objectif que la norme IEC/EN 60309-1 mais pour le cas des produits incluant un dispositif d’interruption.
C’est le cas des produits MARECHAL® qui intègrent ce dispositif dans la prise de courant jusqu’à 250 A. Cela permet un encombrement bien moindre que celui des prises électriques désactivables avec par exemple un interrupteur rotatif. Au-delà de 250 A, l’interruption est effectuée à l’aide d’un système de pilotage.
DECONTACTOR™
prise avec interrupteur intégré
PRISE CLASSIQUE – IEC/ EN 60 309-2
prise industrielle avec interrupteur
Produit 63 A (même échelle)
